信息摘要：
工業鋁型材框架設計中，剛度不足、連接節點薄弱、公差缺失、功能遺漏及成本失控是最常見的五大設計失誤。本文逐一剖析問題根源并提供針對性解決方案，…

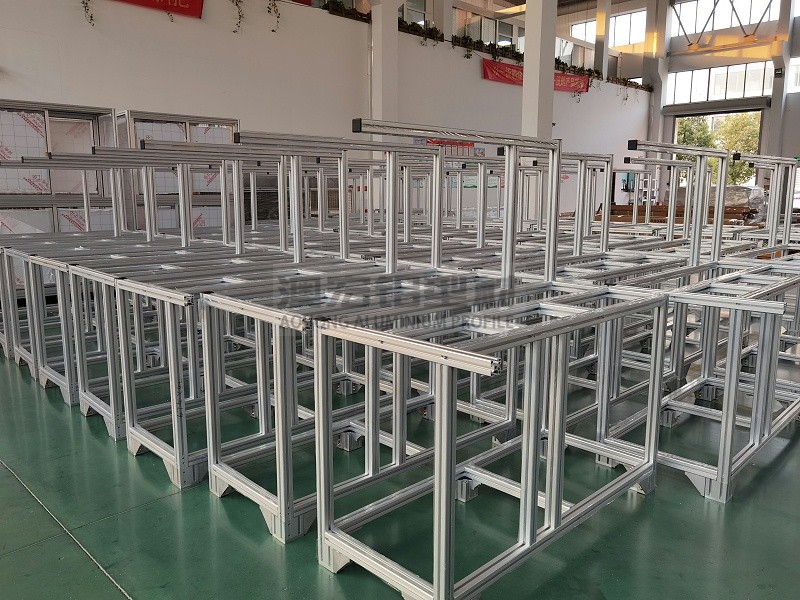

工業鋁型材框架憑借輕量化、模塊化、易裝配的優勢，被廣泛應用于自動化設備、工作臺、防護圍欄等領域。但在實際設計過程中，稍有不慎就可能踩坑，導致返工甚至安全隱患。以下梳理五個常見“坑點”及避坑建議，助您少走彎路。
坑點一：結構剛度不足
問題表現：未充分考慮負載分布或動態振動，導致框架變形或共振。鋁型材框架的剛度和鋼結構機架有本質差距，在動載荷較大的場景下，共振頻率與設備運行頻率接近時會產生明顯的振動放大效應。
避坑建議：跨度超過500mm時需增加支撐梁或斜拉筋；高速運動場景優先選用截面更大的型材（如40/80系列）。設計前應通過計算或經驗公式核算靜載、動載及偏心載荷，結合型材截面慣性矩參數科學選型。
坑點二：連接節點處理不當
問題表現：誤用普通角件替代加強件，導致關鍵節點強度不足；過度依賴直角件連接，節點強度低且占用空間。
避坑建議：高承重部位應使用鑄鋁角碼配合法蘭螺母；優先采用內置T型螺母加內六角螺栓鎖緊。注意螺栓預緊力控制，建議使用扭矩扳手，避免滑絲或松動。鎖緊時按對角預緊再逐級加壓的順序操作。
坑點三：公差設計缺失
問題表現：型材切割誤差或孔位偏差導致裝配卡殼。鋁材熱膨脹系數較高（約23×10??/℃），長跨距結構若未預留伸縮縫，溫度變化時易產生應力變形。
避坑建議 ：切割長度預留±0.5mm余量；關鍵定位孔采用長圓孔設計，配合定位銷臨時固定后再鎖緊；長跨距結構預留0.5-1mm/m伸縮縫；多段拼接時建議采用腰孔調節或設置可調基座。
坑點四：功能性設計遺漏
問題表現：忽視散熱、走線、維護開口，后期改造困難。未考慮振動防護（如加裝橡膠墊）、防塵或散熱需求，導致設備運行中問題頻發。
避坑建議：提前規劃線槽和氣管路徑，預留20%冗余空間；發熱部件對應區域設計通風格柵；頻繁拆裝面使用快拆面板；設備安裝面平面度建議控制在0.1mm/m以內。
坑點五：成本失控
問題表現：盲目追求高規格型材或過度冗余設計，導致預算大幅超支。
避坑建議：非承重區域選用輕型材（如20系列）；通用連接件替代定制件，批量采購標準配件可降本30%以上。建議將框架拆分為功能模塊（底座、立柱、橫梁），采用標準化接口，既便于后期維護也為未來擴展預留空間。
工業鋁型材框架設計是一項需要平衡強度、成本與可維護性的系統工程。澳宏鋁業在18年行業實踐中積累了豐富的設計優化經驗，能在項目初期協助客戶規避上述各類設計風險，確保框架既安全可靠又經濟實用。
